脚手架图片大全_如何快速看懂施工图纸

为什么需要“脚手架图片大全”？

很多工地新人拿到厚厚一摞脚手架图纸就头大，其实把图纸拆成“图例、节点、立面、剖面”四大类，再配合高清脚手架图片大全，就能像看连环画一样快速理解。下面用问答形式，手把手带你拆解。

---

Q1：脚手架图片大全里最常见的五种图例长什么样？

答案：立杆、横杆、剪刀撑、连墙件、脚手板。

1. 立杆

• 符号：一条竖直粗实线，顶端常带“Φ48×3.0”字样。
• 现场对应：整根6m镀锌钢管，每隔1.5m用对接扣件接长。

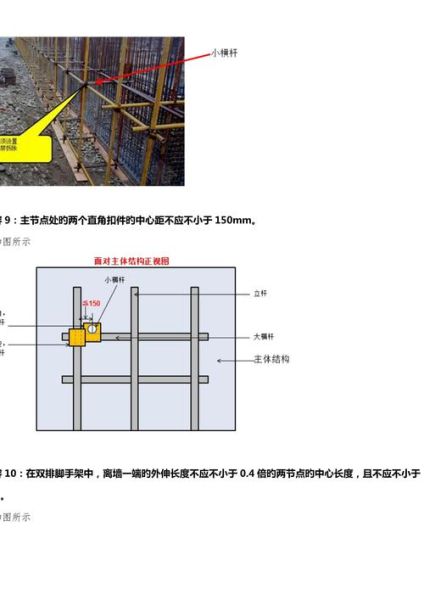

2. 横杆

• 符号：水平细实线，两端带“×”表示扣件。
• 现场对应：两端带防滑扣的短横杆，步距一般1.8m。

3. 剪刀撑

• 符号：交叉45°双虚线。
• 现场对应：旋转扣件固定的斜向钢管，每四跨一道。

4. 连墙件

• 符号：小圆圈内加“WL”。
• 现场对应：预埋短钢管+双扣件，拉结点水平间距≤3跨。

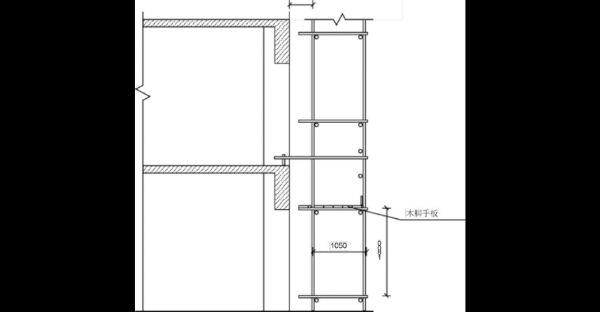

5. 脚手板

• 符号：连续矩形阴影。
• 现场对应：钢笆片或木脚手板满铺，端头用铁丝双股绑扎。

---

Q2：拿到立面图后，如何30秒锁定危险区域？

答案：先看三步——找剪刀撑、数连墙件、查脚手板。

1. 找剪刀撑：立面图若无连续“X”形符号，说明抗侧向力不足，必须补设。
2. 数连墙件：立面图右侧标注“WL@3.0×3.6”表示水平3m、竖向3.6m一处，若间距过大需加设。
3. 查脚手板：阴影不连续处就是临边洞口，需加1.2m高防护栏杆。

---

Q3：剖面图里那些“小三角”到底代表什么？

答案：小三角是可调底座，用于调节立杆标高。

• 符号：等腰三角形+竖线。
• 现场做法：底板厚度≥5mm，螺杆伸出长度≤200mm，防止受压弯曲。
• 易错点：很多新人把“小三角”误当成垫木，结果导致整架沉降不均。

---

Q4：如何利用脚手架图片大全做技术交底？

答案：把高清节点照片插入PPT，对照规范逐条讲解。

交底模板示例

图片编号	节点名称	规范条文	现场检查要点
IMG-05	立杆对接	JGJ130-6.3.3	相邻立杆接头错开≥500mm
IMG-12	连墙件	JGJ130-6.4.1	预埋件抗拔力≥10kN
IMG-18	脚手板铺设	JGJ130-7.3.1	端部搭接长度≥150mm

---

Q5：遇到异形结构，图纸与现场不符怎么办？

答案：三步解决——拍照、建模、复核。

1. 拍照：用手机全景模式拍下现场轮廓，导入CAD做底图。
2. 建模：用Tekla或Revit按实际尺寸建三维脚手架模型，导出轴测图。
3. 复核：把模型截图与原图纸叠图，差异处用红色云线标注，提交设计确认。

---

Q6：夜间看图总眼花，有没有快速记忆口诀？

答案：口诀是“立横剪连板，立面找WL，剖面看三角，交底用照片”。

• 立：立杆一条线
• 横：横杆两条杠
• 剪：剪刀撑叉叉
• 连：连墙件圆圈
• 板：脚手板阴影

---

附：脚手架图片大全获取渠道

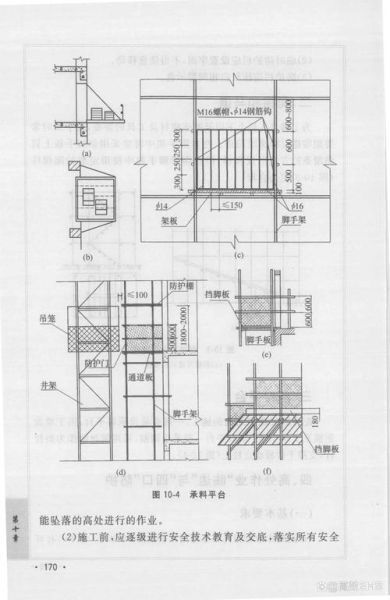

1. 住建部《建筑施工高处作业图集》电子版，官网免费下载。
2. 各省质监站“安全文明图库”，搜索“脚手架”关键词即可。
3. 企业自建BIM族库，导出高清PNG，分辨率≥300dpi。

---

最后提醒

再全的脚手架图片大全也只是工具，关键还是对照规范、结合现场、动态复核。下次拿到图纸，先按本文五问五答过一遍，你会发现原本复杂的线条立刻变成可落地的施工语言。
