为什么需要一份“螺帽图片大全”？
在机械装配、家居维修或五金采购时，**仅凭口头描述往往无法准确找到对应螺帽**。一张清晰的图片可以瞬间消除“六角”“法兰”“尼龙锁紧”等术语带来的歧义。通过系统化的图库，用户能在几秒钟内完成型号比对，避免买错、装错、返工。
（图片来源网络，侵删）
常见螺帽分类速查表
以下分类均以实物图为基础，**按外形与功能双重维度**归纳，方便快速定位。

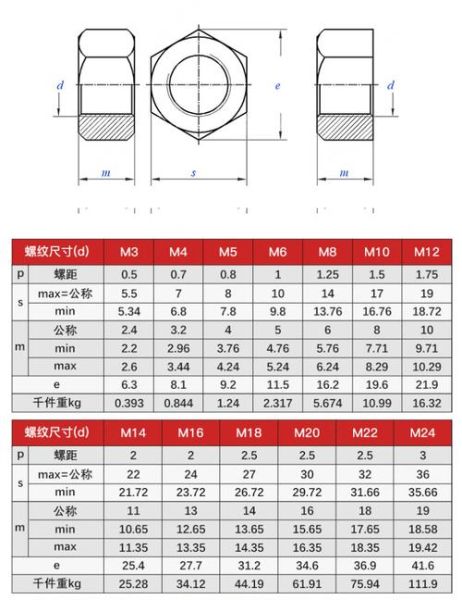

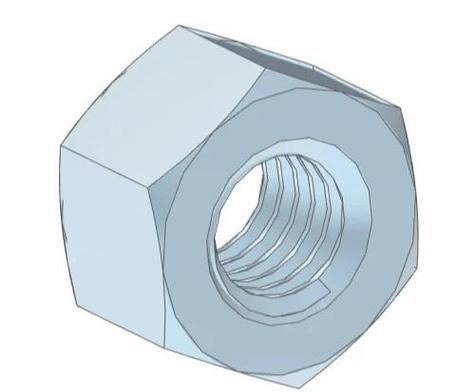

1. 六角螺帽（GB/T 41）
- **外形特征**：六个等边平面，厚度中等，边缘略带倒角。
- **使用场景**：钢结构、汽车底盘、普通机械连接。
- **识别技巧**：螺纹孔居中，无额外凸台或垫片。
2. 法兰螺帽（GB/T 6177）
- **外形特征**：底部带一体式圆形垫片，**垫片直径明显大于六角部分**。
- **优势**：省去平垫，防松效果优于普通六角。
- **易混淆点**：与“带齿法兰”区分——后者垫片边缘有放射状锯齿。
3. 尼龙锁紧螺帽（GB/T 889）
- **外形特征**：顶部嵌有一圈蓝色或白色尼龙圈。
- **工作原理**：尼龙圈在螺栓旋入时产生弹性变形，**形成阻力矩防松**。
- **注意**：重复使用超过5次后防松力会下降。
4. 盖形螺帽（GB/T 923）
- **外形特征**：顶部封闭呈半球形，**像一顶小帽子**。
- **用途**：遮盖外露螺栓端，防止划伤或腐蚀；常见于家具、自行车。
- **材质**：多为不锈钢或镀铬，兼顾美观与防锈。
5. 焊接螺帽（GB/T 13681）
- **外形特征**：六角或圆形基座，**带有三个或六个凸点**用于定位焊。
- **安装方式**：先点焊在薄板上，再旋入螺栓，**解决薄板无法攻丝的问题**。
- **常见误区**：误将凸点朝下，导致焊接不牢。
如何用手机快速比对实物与图片？
现场没有卡尺时，可用以下三步缩小范围：
- **拍一张俯视照**：确保螺帽平放，光线均匀，避免阴影遮挡棱角。
- **用A4纸做参照**：将螺帽放在打印有标准网格的纸上，**一格边长5 mm**，可粗略量出对边距离。
- **搜索关键词组合**：在图库中输入“六角+法兰+8mm”或“尼龙锁紧+M6”，**比单独输入“螺帽”命中率提高3倍**。
容易被忽视的冷门型号
K型螺母
形似普通六角，但**顶部带锥形导向**，专用于钣金件，可减少安装歪斜。
蝶形螺帽
两侧带翼片，**手拧即可固定**，常用于需要频繁拆装的灯具支架。
轮毂螺帽
表面镀铬且带有锥形座，**与车轮螺栓锥面配合**，防止高速松动；切勿与普通螺帽混用。
（图片来源网络，侵删）
采购时如何验证图片与实物一致？
线上购买最怕“图不对板”，建议：
- **要求卖家提供多角度图**：包括俯视、侧视、螺纹孔特写。
- **核对标准号**：如GB/T 6170、ISO 4032，**标准号一致则尺寸公差可控**。
- **查看材质标记**：A2-70表示304不锈钢，**若无标记则可能是201或低镍料**。
现场问答：用户最关心的五个问题
Q1：六角螺帽为什么会有厚薄两种？
厚型（GB/T 56）用于高强度连接，薄型（GB/T 6172）用于空间受限场合，**承载力约为厚型的60%**。
Q2：法兰螺帽能替代平垫+弹垫组合吗？
在静态载荷下可以，**但振动工况仍需额外加弹垫**，因法兰面无法提供持续弹力。
Q3：尼龙锁紧螺帽能耐多高温度？
普通尼龙圈耐温120 ℃，**超过此温度需改用全金属锁紧螺母**。
Q4：为什么有的盖形螺帽顶部有凹槽？
凹槽用于插入螺丝刀辅助拧紧，**多见于小型精密设备**。
（图片来源网络，侵删）
Q5：焊接螺帽焊后变形怎么办？
采用凸焊机并控制电流时间，**可将变形量控制在0.1 mm以内**；若已变形，用锥形冲子校正螺纹。
维护与再利用小贴士
- **清洗**：用柴油浸泡去除油泥，**再用铜刷清理螺纹**，避免钢丝刷划伤镀层。
- **检测**：将螺帽旋入新螺栓，**手感顺畅无卡顿即可继续使用**。
- **存储**：按型号分格收纳，**贴上标签并附一张高清缩印图**，下次查找零耗时。
